气动快装安全阀

产品介绍：卫生级气动安全阀（可调泄压溢流阀）

一、产品名称

标准名称：卫生级快装气动安全阀（压力溢流阀/泄压阀）

行业俗称：食品级可调安全阀、罐顶泄压阀、气动溢流阀

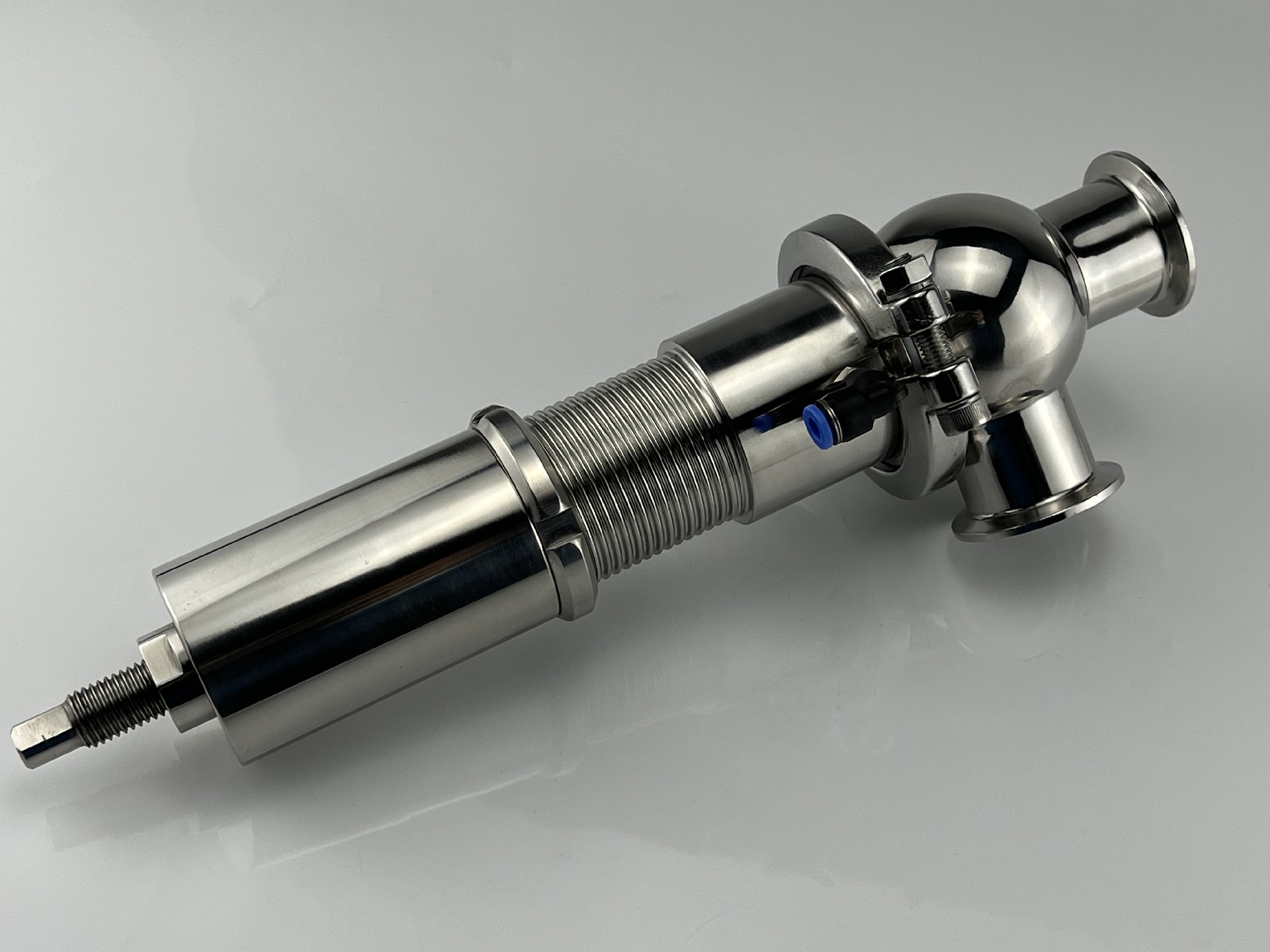

二、结构解析

1. 顶部调节丝杆：旋转丝杆，改变内部弹簧预紧力，用来设定起跳泄压压力；

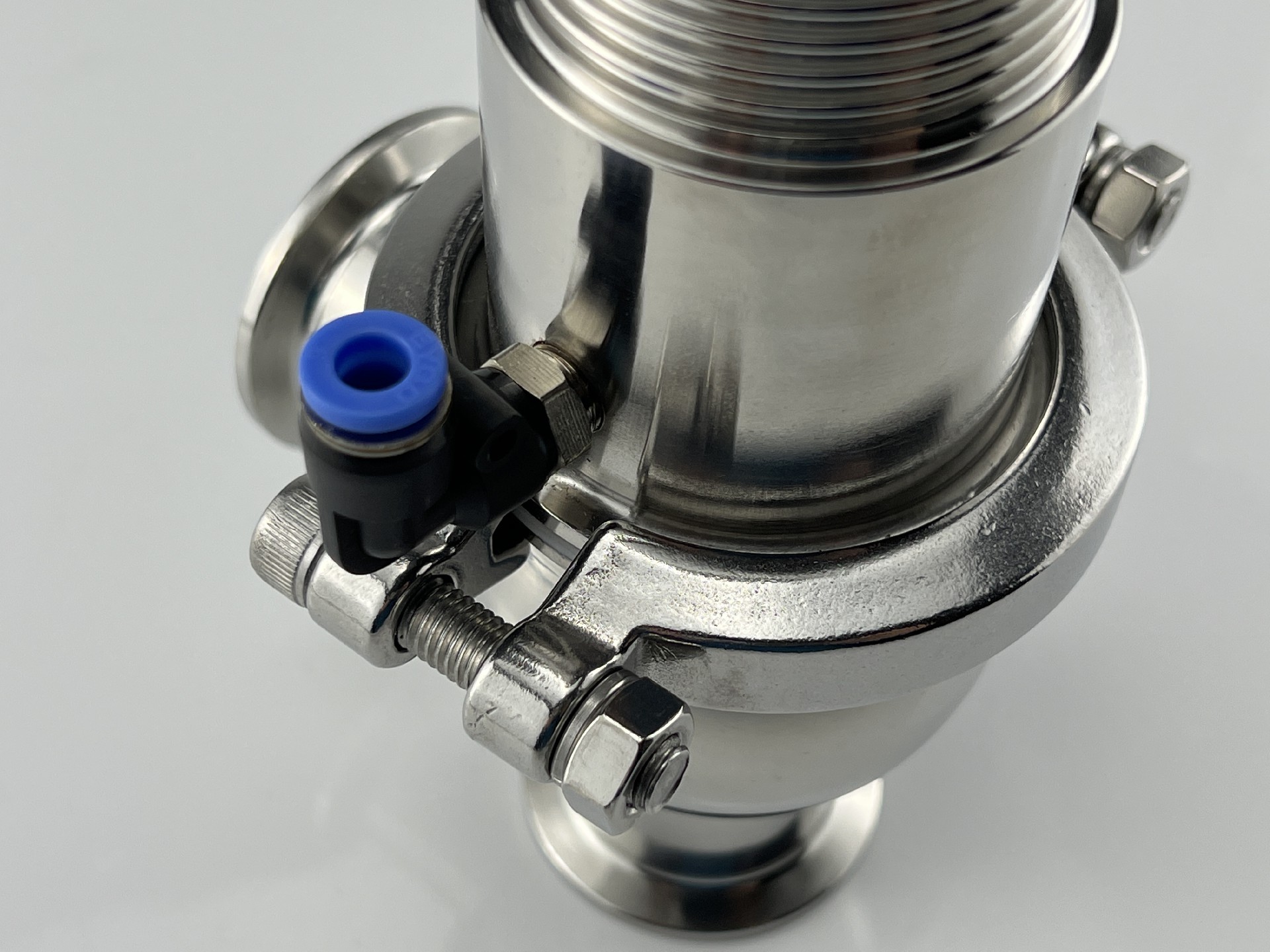

2. 气动接口：侧面蓝色快插气源口，可通入辅助气源，实现气动辅助开启、远程强制泄压；

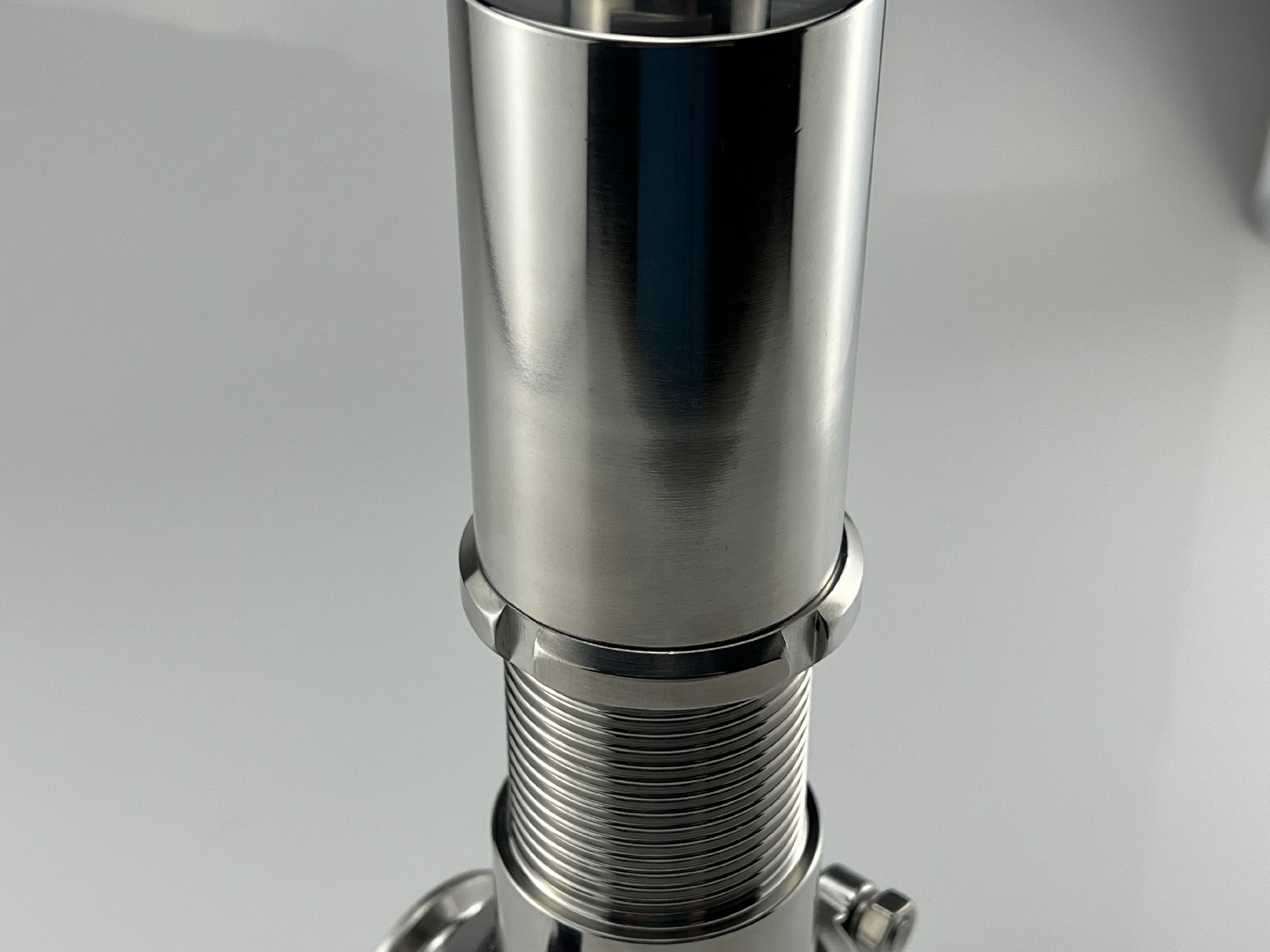

3. 散热螺纹段：加长波纹散热结构，用于高温介质工况，保护上部弹簧组件；

4. 卡箍阀体：快拆卡箍结构，方便拆卸清洗；球形无死角腔体，满足洁净要求；

5. 两端快装接口：下端口接罐体/主管路，侧向为泄压排出口。

三、工作原理

1. 常规弹簧泄压模式：管路内部压力＞预先设定压力时，介质顶开阀芯，从侧口向外泄压；压力回落至设定值以下，阀芯自动闭合。

2. 气动辅助模式：接入压缩空气，可主动推动阀芯打开，实现远程手动排放、排空管线。

四、核心参数

• 阀体材质：304 / 316L不锈钢

• 连接方式：卡箍快装（可选焊接）

• 内腔处理：镜面抛光Ra≤0.8μm，支持CIP/SIP清洗灭菌

• 密封材质：EPDM、PTFE、硅胶（食品医药可选）

• 适用压力：0.02~1.0MPa区间可调

• 适用温度：-20℃~135℃

五、应用场景

✅ 发酵罐、配料罐、储料罐超压安全保护

✅ 乳制品、饮料、啤酒、酱料生产线压力溢流

✅ 制药纯化水、无菌配料管路压力保护

✅ 日化洁净流体系统防止压力超标

六、区分同类阀门

1. 和手动安全阀对比：增加气动驱动接口，支持远程强制开启；

2. 和普通工业安全阀区别：卫生镜面无死角结构，可全面拆解清洗，满足食品制药卫生规范。
